Description

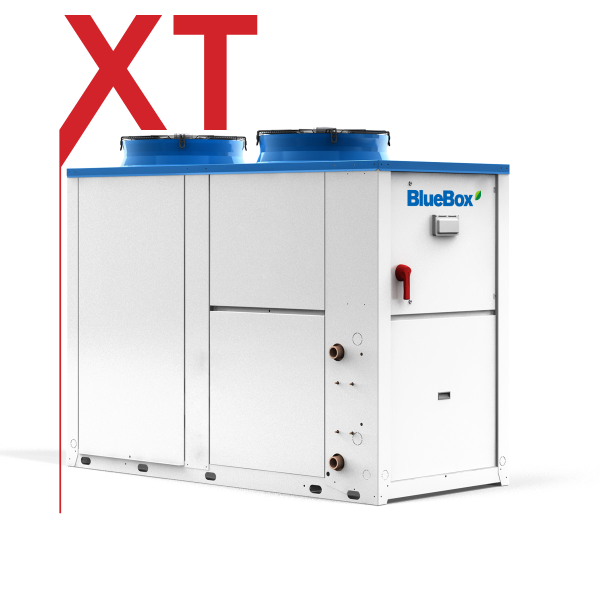

Visokotemperaturna dizalica topline zrak-voda sa zrakom hlađenim kondenzatorom predviđena za vanjsku ugradnju. Dizalica topline ima mogućnost zagrijavanja vode do 65°C tokom cijele godine, te se isporučuje se sa svim senzorima potrebnim za potpuno automatski režima rada. Uređaj je u mogućnosti isporučiti temperaturu polaza od 65°C pri temperaturi okoliša od -10°C, 60°C pri temperaturi okoliša -15°C, odnosno 55°C pri temperaturi okoliša -20°C. Uređaj ima naprednu Defrost logiku s mjerenjem struje ventilatora, protusmjerne vrtnje ventilatora za izbacivanje leda između lamela i nižih sekcija vanjskog izmjenivača topline koje se griju s pregrijanim parama na izlazu iz kompresora. Uređaj automatski radi grijanje, hlađenje i pripremu potrošne tople vode preko kontrole i nadzora troputnog ventila i temperaturne sonde PTV-a. Konstrukcija uređaja izvedena je od pocinčanih čeličnih profila koji su dodatno zaštićeni od agresivne okoline. Dizalica topline sa BlueThink kontrolom upravljanja do 32 jedinice s jednostavnim povezivanjem jedinica LAN putem. Mogućnost povezivanja na online servisnu podršku preko Blueye Logic-a. Dizalica topline se isporučuje u jednom komadu, tvornički ispitana i Eurovent certificirana. Proizvod BLUEBOX tip Zeta Rev HP XT 18.4 Tehničke karakteristike pri Eurovent uvjetima: Rashladni učinak: min 183,7 [kW] kod temperature vode u isparivaču 7/12 [°C] i temperature zraka na usisu u kondenzator 35 [°C] EER =  min. 2,77 SEER = min. 3,68 Ogrjevni učinak: min. 204,3 [kW] kod temperature vode u kondenzatoru 45/40 [°C] i temperature okoline 7 [°C] COP = min. 3,32 Ukupno apsorbirana el. snaga stroja u grijanju ili hlađenju: maks. 62 [kW] Napajanje: 400V – 3ph – 50Hz Tehničke karakteristike pri projektnim uvjetima: Minimalni rashladni učinak: 184 [kW] kod temperature 35% MEG u isparivaču 7/12 [°C] i temperature zraka na usisu u kondenzator 35 [°C] Minimalni ogrjevni učinak: 128 [kW] kod temperature 35% MEG u kondenzatoru 55/50 [°C] i temperature okoline -20 [°C]. Minimalni COP = 1,97 [prema EN14511] Ukupno apsorbirana el. snaga stroja u grijanju ili hlađenju: maks. 67 [kW] Max. zvučna snaga: 85 dB(A) [prema ISO3744] Max. zvučni tlak na udaljenosti 10 m od stroja ne smije biti veći od: 53 dB(A) [prema ISO3744] Masa uređaja: 2131 kg Dimenzije: D x Š x V [mm] 5249 x 1119 x 2400 Uređaj treba imati slijedeće komponente: Elektro ormar treba biti u klasi IP 54 ugrađen na uređaju sa svim elementima i ožičenjem potrebnim za siguran i ispavan rad uređaja, mikroprocesorom za kontrolu i vođenje rada uređaja. Mikroprocesor mora osigurati potpuno automatski rad uređaja. Oprema koja treba biti sadržana u isporuci dizalice topline: * DI: Set point reset, prekretanje G/H DO: Signal greške * 1PS – Hidro modul s jednom cirkulacijskom pumpom te integriranim inercijskim spremnikom vode min. 700 L [raspoloživi eksterni pad tlaka pumpe min. 140 kPa] * FM0/FM2 – master/slave funkcija * LN – tiha izvedba * TERM – daljinski upravljač * AS – automatska regulacija za pripremu potrošne tople vode * AG – Gumene antivibracijske podloške * RAV – grijač tavice kondenzata * LIID – ograničenje priključne snage uređaja * SID – hidraulički odvojen spremnik * CA – napredna kontrola * V3 – troputni ventil Uređaj treba tvornički biti isporučen prema gore navedenom te spreman za rad nakon hidrauličkog i električnog spajanja. Dodatne isporuke opreme i software-a nisu dopuštene, odnosno ako budu potrebne idu na teret isporučitelja. Parametri i elementi koji su nužan uvjet kod dokazivanja jednakovrijednosti: – minimalni stupanj iskoristivosti (SEER, EER, COP) pri  Eurovent uvjetima – potvrđeno Eurovent certifikatom. – minimalni potrebni rashladni i ogrjevni učini te temperaturni režimi kod projektnih parametara – zapremnina integriranog inercijskog spremnika, broj i visina dobave pumpi – nivo zvučne snage i nivo zvučnog tlaka na 10 m – navedena dodatna oprema uređaja s karakteristikama
